Technisches Konzept

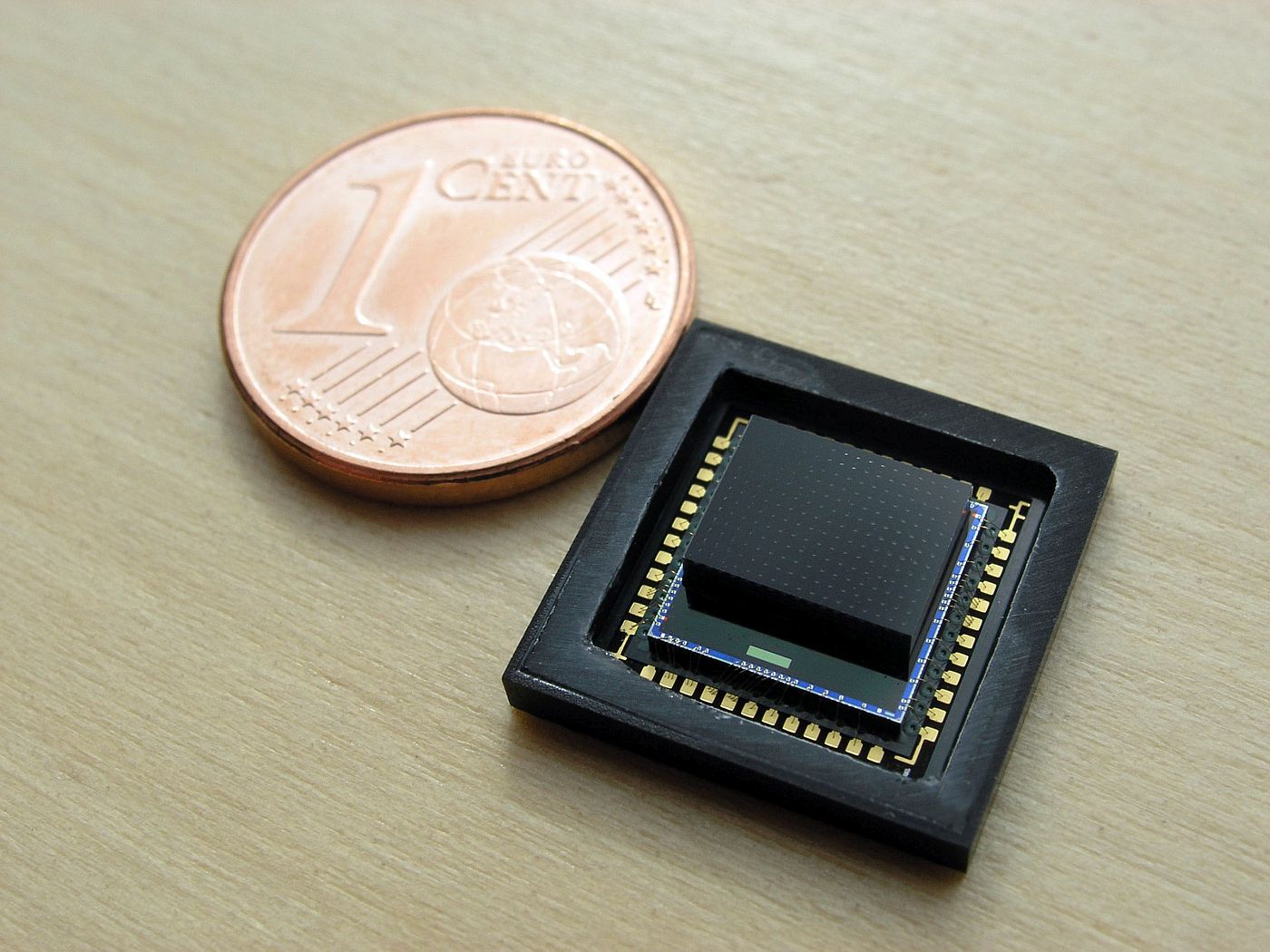

- Array von miniaturisierten Kameras durch Mikrolinsenarray auf Bildsensor (CMOS)
- Jede Mikrolinse überträgt einen Teil des Gesichtsfeldes
- Pitch-Differenz erlaubt unterschiedliche Blickrichtungen für jeden Kanal
- Teilbilder werden elektronisch zum Gesamtbild zusammengesetzt
- Kanalweise angepasste Mikrolinsen zur Aberrationskorrektur
- Optische Isolierung der Kanäle zur Unterdrückung optischen Übersprechens
Exemplarische Parameter
| Optische Systemlänge | 1,4 mm |
| Bildauflösung | 700 x 550 Pixel |
| Mikrolinsendurchmesser | 375 μm |
| Blendenzahl (F/#) | 3,7 |
| Gesichtsfeld | 58° x 46° |
| Pixelgröße | 3,2 μm |
Technologie im Wafermaßstab
- Erzeugung der Mikrolinsenmaster durch Reflow oder mittels Laserlithographie
- Strukturierung von Blendenarrays auf dünnen Glassubstraten
- Wafer-Stapeln und -Fügen
- UV-Replikation der Linsenarrays
- Aussägen und Montage auf CMOS-Bildsensor
Unser Angebot
- Optisches Design, Prototypenherstellung und Charakterisierung mikrooptischer Abbildungsoptiken
- Abbildungslösungen für engste Arbeitsräume
Typische Anwendungen
- Consumer Electronics
- Machine Vision
- Sensorik (z. B. Automobil)
- Sicherheit und Überwachung
