Optik

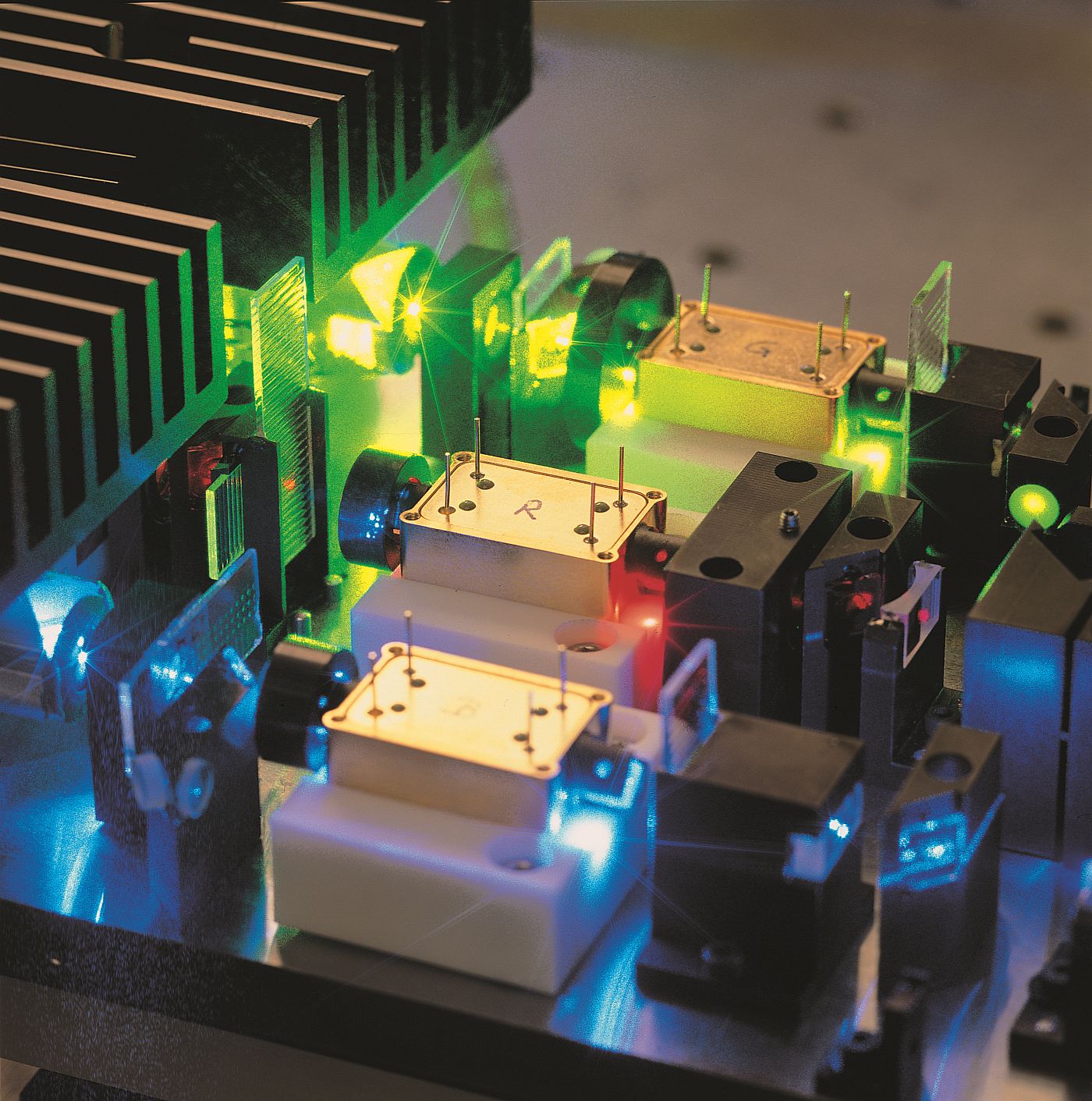

Eine Kernkomponente digitaler Minilabs für das Fotofinishing ist die Belichtereinheit mit einer modulierten RGB-Laserquelle. Eine solche miniaturisierte Quelle wurde unter Verwendung von frequenzverdoppelten Festkörperlasern von LASOS, einer roten Laserdiode und Modulatoren von LINOS aufgebaut.
Da die Strahltaillentoleranzen der Laser die Spezifikation für den Schreibspot übersteigen, erfolgt eine Kompensation durch mikrooptische, zoombare Beam Expander. Ein Element eines solchen zweilinsigen Strahlaufweitungsteleskops ist ein Lenslet eines Arrays mit gechirpter Brennweite. Die Strahlaufweitung kann so durch Auswahl eines Lenslets eingestellt werden.
Weitere Funktionsmerkmale sind aktive pointing-Stabilisierung der Festkörperlaser durch piezogetriebene Strahlablenker und Leistungsregelung für jeden Kanal, um den Dynamikbereich der Modulatoren voll auszunutzen.
Herstellung
Die gechirpten Arrays werden durch Replikation von zirkularen und zylindrischen Reflow-Linsenarrays hergestellt. Die mikrooptischen Komponenten und Standardoptiken sind auf einem Edelstahlchassis montiert, das die Integration in die Belichterkassette des Minilabs erlaubt.
Unser Angebot
- Design komplexer optomechanischer Systeme mit mikrooptischen Komponenten
- Herstellung gechirpter Linsenarrays
- Realisierung von Prototypen
