Head-Mounted Display

Head-mounted Displays (HMD) mit Durchsichtfunktion sind Schlüsselkomponenten für den Einsatz für erweiterte Realität (augmented reality). Wichtige Komponenten eines solchen HMD sind ein Mikrodisplay und die HMD-Optik.

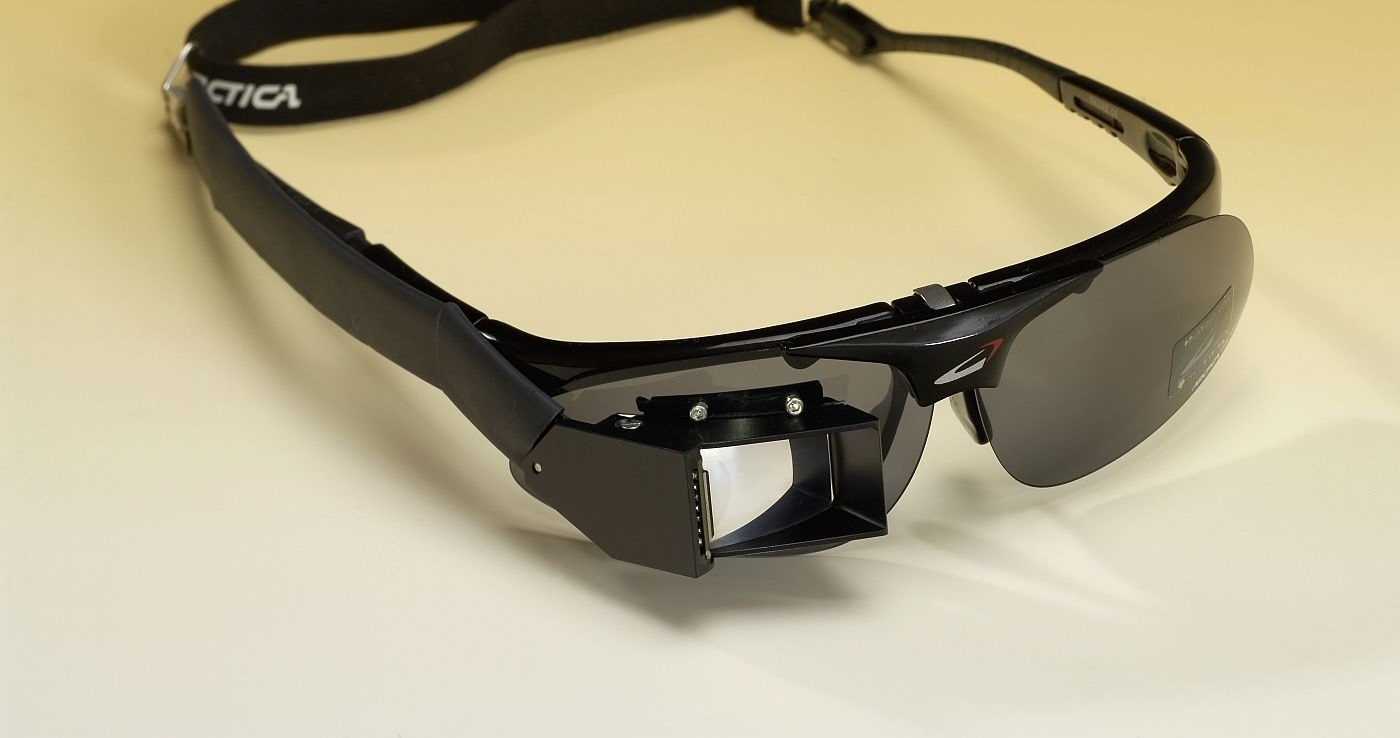

Das Fraunhofer IOF entwickelte ein Freiformprisma für den Einsatz als HMD-Optik.



Optische Parameter

  • Kleine und leichte Optik
  • Geringe F-Zahl
  • Großes Gesichtsfeld von 32 x 24 Grad
  • VGA-Auflösung
  • Verzeichnung < 2 %



Verfahren

  • Optisches Design mittels Raytracing
  • Rapid Prototyping
  • FEM-Simulation
  • CAM-System



Herstellung

  • Diamantdrehen und -hobeln in PMMA auf einer Precitec FF700 Ultrapräzisions-Freiformmaschine
  • Vermessung mittels taktilem Messsystem
