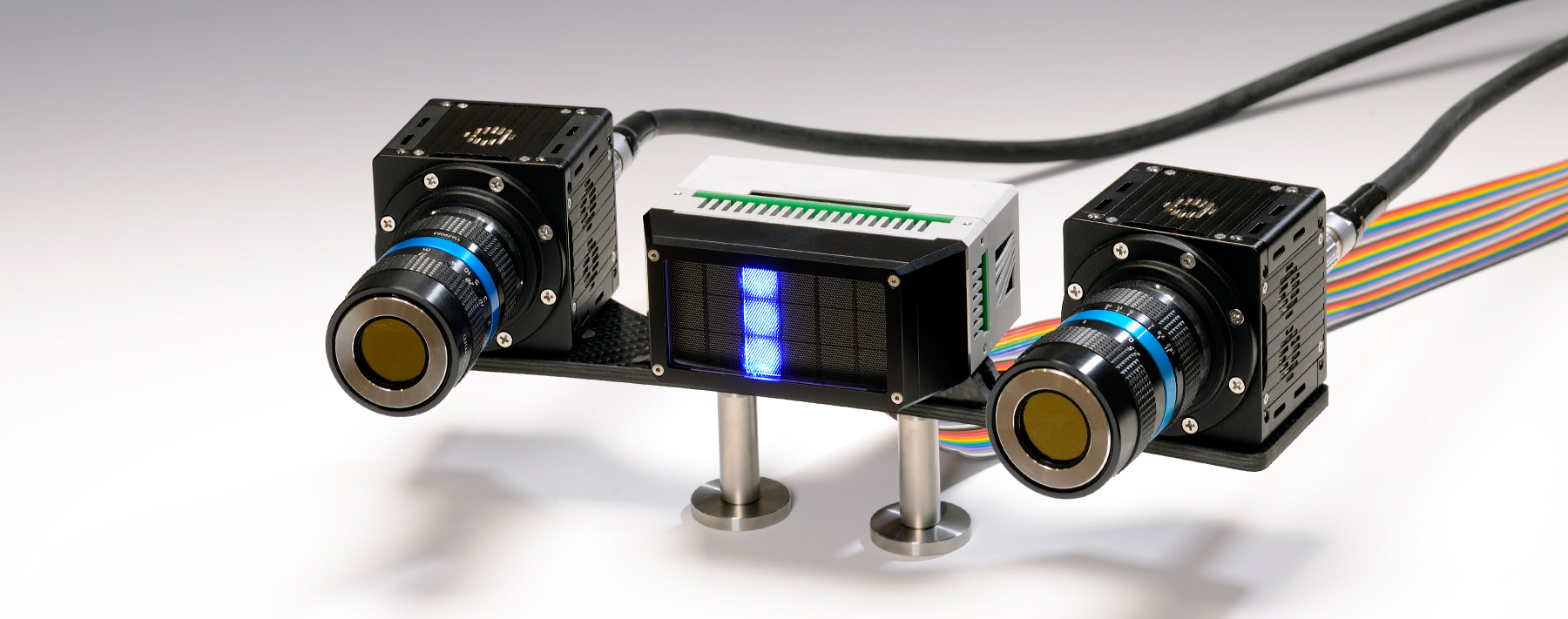

HIGH SPEED 3D-Messtechnik durch LED basierte Multi-Apertur-Musterprojektion

Messprinzip

  • LED-basierte Multiapertur-Musterprojektion und stereobasierte Bildaufnahme
  • Hochgeschwindigkeitsmusterprojektion durch LED-Taktung im ms-Bereich



Merkmale

  • Robustes Messsystem durch monolithische Ausführung des Projektionssystems
  • Anwendungsabhängig verschiedene Arten von Musterprojektion möglich, auch Musterüberlagerung
  • Messgeschwindigkeit weitgehend von genutztem Kamerasystem abhängig
  • Anwendungsbezogene Vergrößerung / Verkleinerung des Multiapertur-Projektionssystems, verbunden mit einer Anpassung der Lichtstärke, möglich



Unser Angebot

  • Realisierung kundenspezifischer High-speed 3D-Messsysteme
  • In-line 3D-Messtechniken
  • Prozessintegration
  • Durchführung von 3D-Vermessungen auch in hochdynamischen Situationen



System Parameter

  • Baugröße Projektor: 105 x 80 x 45 mm³
  • Energieaufnahme: < 100 W
  • Messfeldgröße: 300 x 300 mm2
  • Messabstand: derzeit 1000 mm (andere auf Anfrage)
  • Einzelbildrate: bis zu 3 kHz
  • 3D-Bildrate: bis zu 500Hz
