Hochdynamische 3D-Messtechnik mit Gobo-Projektion

Messprinzip

  • Berührungslose optische 3D-Vermessung
  • Aktive Beleuchtung der Messszene mit statistischen Mustern
  • triangulationsbasiertes 3D-Messsystem mit strukturierter Beleuchtung
  • stereobasierte Bildaufnahme mit Hochgeschwindigkeitskameras
  • Simultane stereobasierte Bildaufnahme
  • 3D-Koordinatenberechnung durch Korrelation einer Bildfolge aperiodischer Streifenmuster
  • High-Speed-Projektion



Anwendungen

  • Dreidimensionale Vermessung hochdynamischer Prozesse
  • In-line 3D-Vermessung
  • Maschinenintegrierte 3D-Sensorik
  • Vermessung bewegter Objekte
  • Handgeführte Sensoren
  • Personenvermessung / Bewegungsanalysen am Menschen (Kinesiologie)

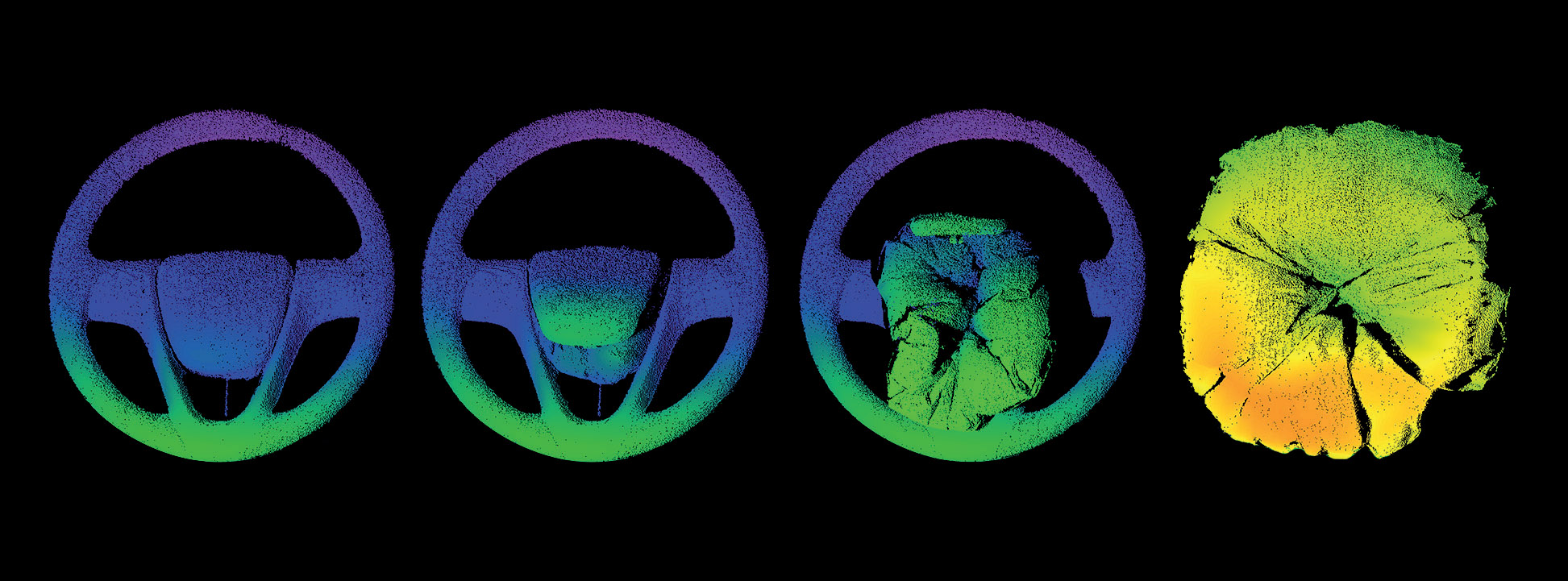

  • Crashtests & Deformationsanalysen
  • Vermessung hoch-dynamischer Szenen und großen Messfeldern



Merkmale

  • Gobo (Graphical optical blackout)-basierte Hochgeschwindigkeitsprojektion statistischer Muster
  • Messprinzip ermöglicht bei Anwendung von Hochgeschwindigkeitskameras (10 kHz) bis zu 10.000 3D-Bilder / s aufzunehmen
  • Simultaner Bildeinzug mit high-speed-Kameras (derzeit 400 Bilder / s)
  • Messfeld: 500 x 500 mm2 (weitere auf Anfrage)
  • Beleuchtungsstärke: 30 klx
  • Messabstand: 1000 mm (variabel)



Unser Angebot

  • Entwicklung und Herstellung von Messsystemen nach kundenspezifischen Anforderungen
  • Prozessintegration der Messtechnik
  • Durchführung von 3D-Vermessungen auch in hochdynamischen Situationen
