Motivation
Die Qualität von Präzisionsobjektiven wird entscheidend von der Zentrierung und Positionierung der Objektivlinsen bestimmt. Durch die Bearbeitung der Linsenfassungen in Bezug zur optischen Achse der Linse kann die Präzision der Einzellinsen im Objektiv optimal umgesetzt werden. Die Montage erfolgt systematisch, aufwendige Nachjustierungen können vermieden werden.
Parameter
- Zentriergenauigkeit:
- Flächenkippung 0,1 Bogenminute
- Dezentrierungen < 2 μm
- Fertigungstoleranzen für Scheitelhöhe und Außendurchmesser: < 2 μm
- Ebenheit der Planflächen: < 1 μm
- Zylindrizität der Fassung: < 0,5 μm
Justierdrehmaschine

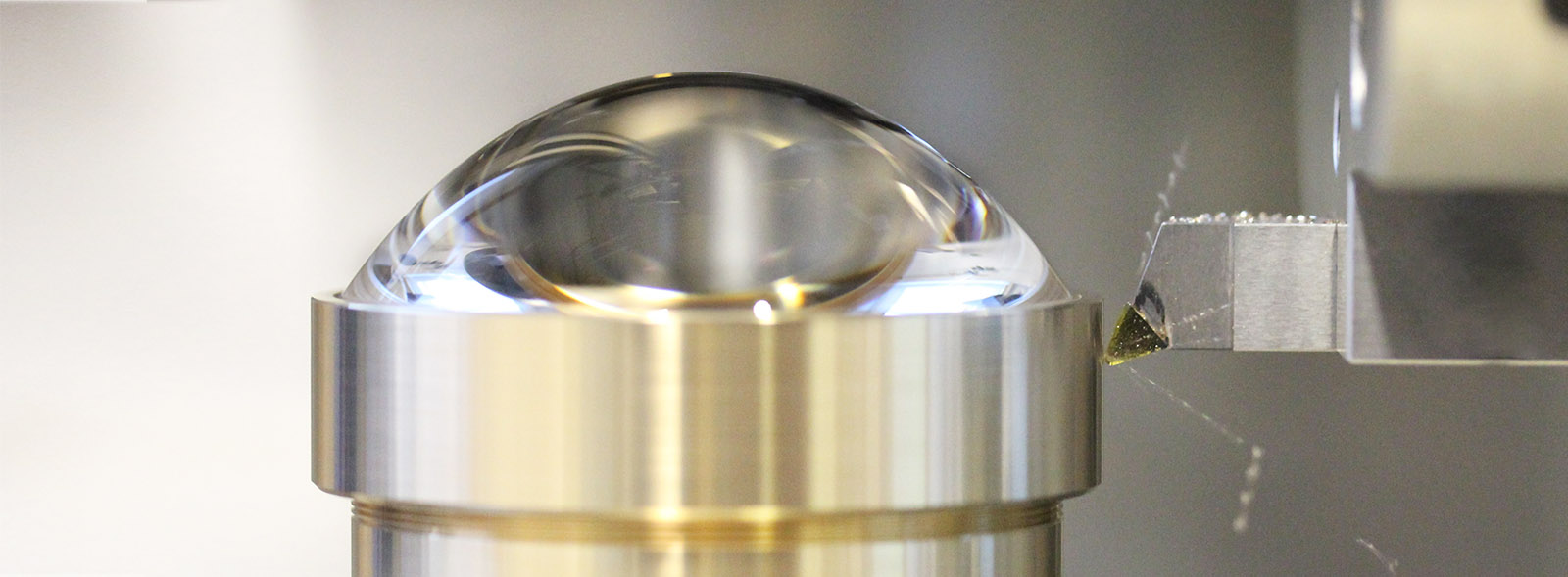

Basis der Justierdrehmaschine ist eine hochgenaue Vertikaldrehmaschine der Fa. Lehmann Präzision GmbH mit einem kompakten und schwingungsarmen Natursteinaufbau, hochpräzisen vorgespannten Linearführungen und einer hydrostatischen Spindel. Das im Fraunhofer IOF entwickelte Justierfutter wird durch Justierhämmer so verschoben, dass optische Achse und Spindelachse in Koinzidenz gebracht werden. Dazu wird die Dezentrierung der Linse von einem Refl exbildgerät erfasst. Ist die Linse oder Kittgruppe zentriert, erfolgt die CNC-Bearbeitung der oberen und unteren Planfläche sowie des Außendurchmessers der Fassung.
Unser Angebot
Entwicklung kundenspezifischer Justierdrehmaschinen und Montagelösungen.
