Optik
Die Miniaturisierung von Projektoren wird begrenzt durch die Etendue der verwendeten Lichtquelle, welche eine minimale laterale Ausdehnung des zu projizierenden Objektes benötigt. Der neuartige Arrayansatz überwindet diese Abhängigkeiten einkanaliger Projektoren und ermöglicht so extrem flache, dafür lateral ausgedehnte, mikrooptische Projektionssysteme großer Helligkeit. Das Verwenden von vergrabenen Farbfiltern ermöglicht Vollfarbprojektionen.
Anwendungen
- 3D-Rekonstruktion
- Profilvermessung
- Visualisierung und Mapping
- Strukturierte Beleuchtung
- Werbung und Marketing mit Licht

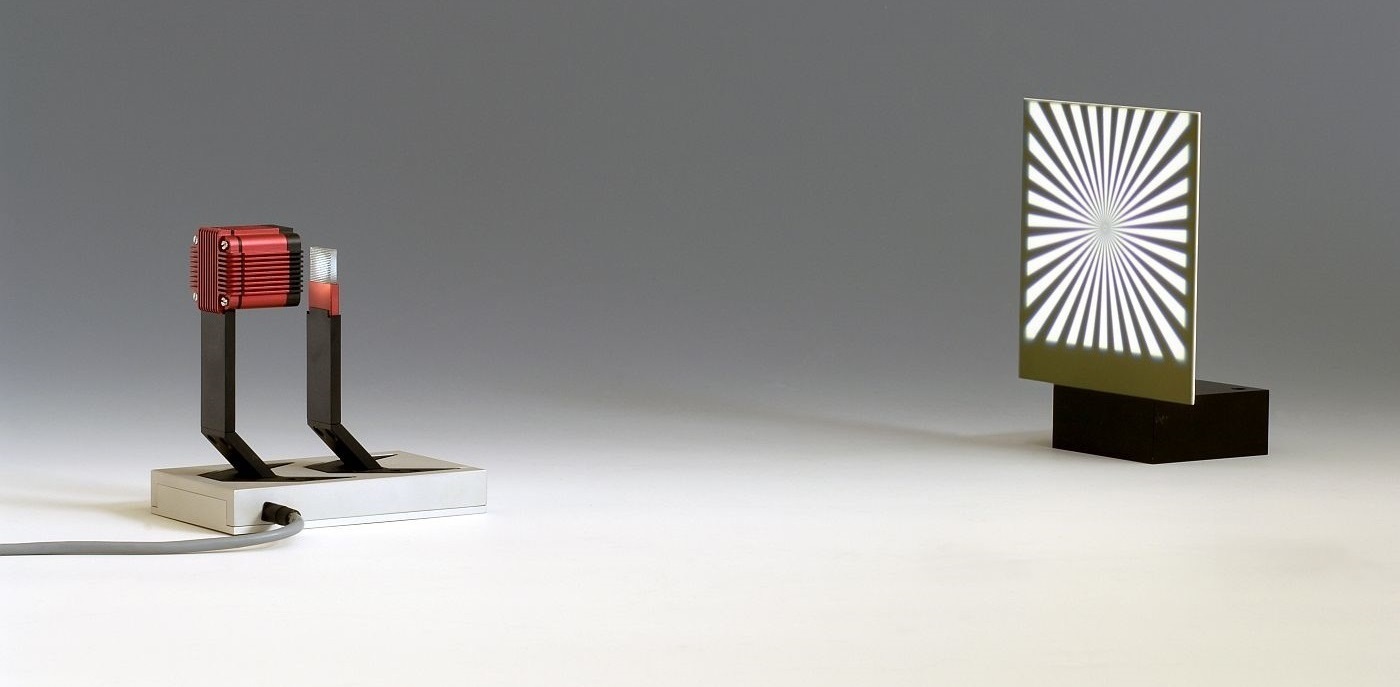

Array-Projektionsoptik
- Patentierte Technologie
- Extrem flache Bauweise
- Hohe Lichtstärke
- Keine Vignettierung
- Kein Speckle
- Statische Bildinhalte in RGB
- Für beliebige Lichtquellen, einfach »plug & project«
Spezifikationen
- Systembaulänge: 3 mm
- LED-Beleuchtung, Lichtstrom: 35 Lumen
- Homogenität der Bildhelligkeit: 92 %
- QVGA-Bildauflösung
- Monolithischer Aufbau
Realisierung
- Lithographische Strukturierung der Objekte auf Glassubstraten
- Herstellung von Abformwerkzeugen
- UV-Abformung von Tandem-Linsenarrays
Unsere Kompetenz
- Design von Array-Projektionsoptiken
- Kundenspezifische Systementwicklung
- Herstellung kompakter LED-Projektoren
