Freiformmesstechnik 3D-System »Lensshape«

Das 3D-System »Lensshape«

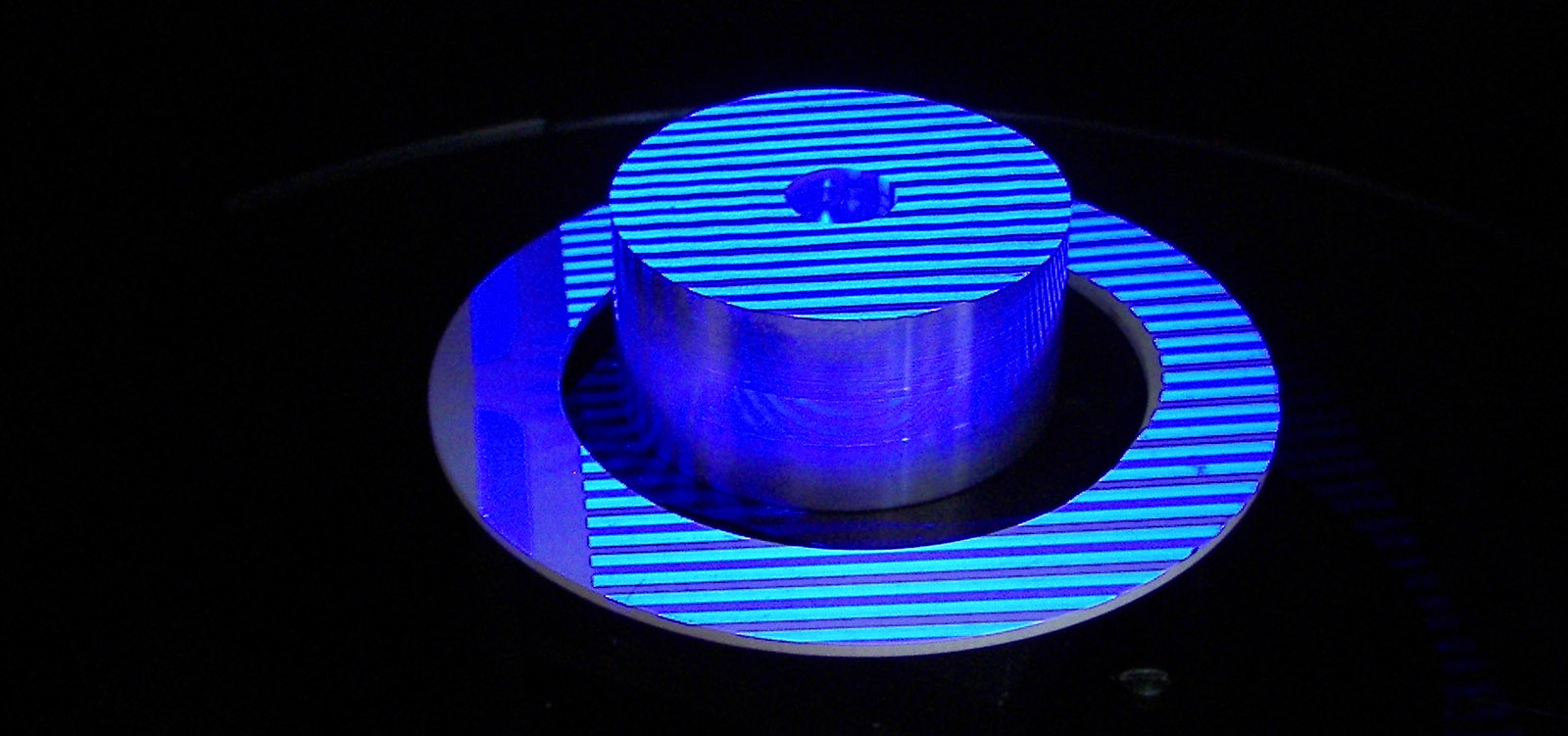

Das Fraunhofer IOF entwickelte das System »Lensshape« zur vollautomatischen, berührungslosen und präzisen Vermessung von Freiformen. Der 3D-Digitalisierer arbeitet nach dem Prinzip der selbstkalibrierenden Streifenprojektion.



Systemparameter

  • Messvolumen: Bis zu ∅ 325 mm, Höhe 100 mm
  • Messunsicherheit: < 0,5 - 10 µm
  • Typische Messzeit: 3 min
  • Zahl der Ansichten: 6 - 12
  • Neigungswinkel: bis 90°



Das Profilometer-System »UA3P«

Das Fraunhofer IOF verfügt über das taktil messende Profilometer »UA3P« der Firma Panasonic.



Systemparameter

  • Messvolumen: 200 mm x 200 mm x 45 mm
  • Messunsicherheit: < 10 - 300 nm
  • Tasterradius: 0,5 mm und 2 µm
  • Messkraft: 0,3 mN
  • Neigungswinkel: bis 60°



Unser Angebot

  • Vermessung von Asphären und optischen Freiformen
  • Aufbau von Messsystemen
  • Dienstleistungen:
  • Messung von Kundenteilen
  • Datenanalyse der Abweichungen
  • Beratung
