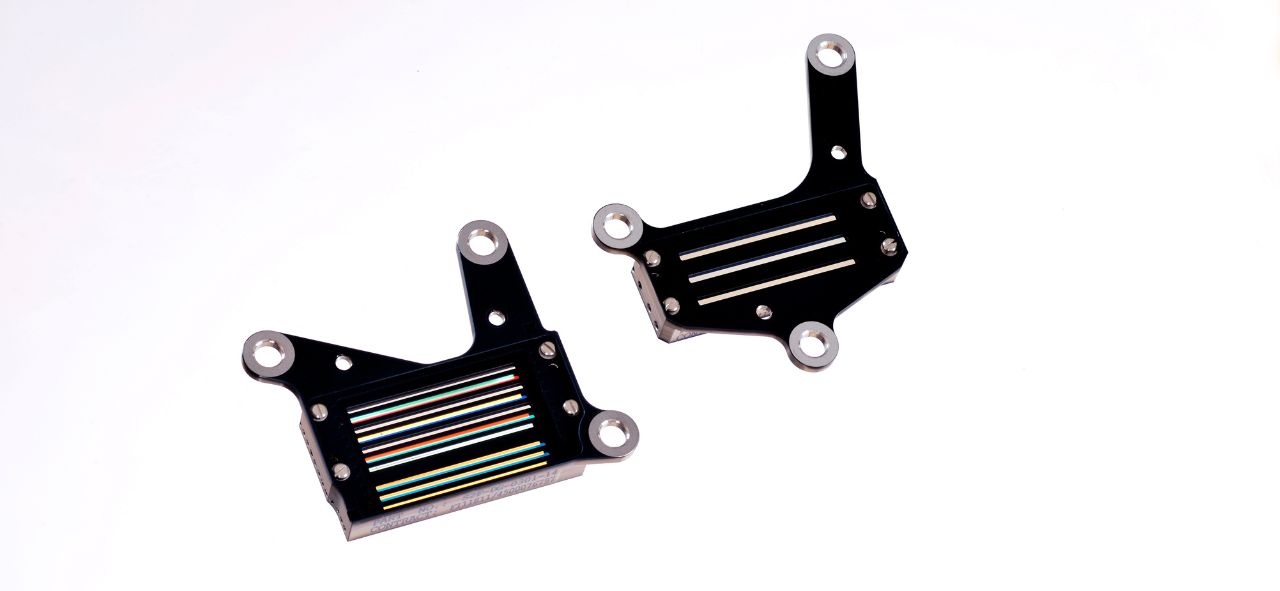

Miniaturisierte optische Systeme zeichnen sich zunehmend durch eine hohe Komplexität aus, da die optischen Bauelemente mit Elektronikkomponenten und mikromechanischen Aktoren zu Systemen mit hoher Integrationsdichte verknüpft werden müssen. Für die Mikromontage und die Aufbautechnologien für solch mikrooptische Systeme verfügen wir am Fraunhofer IOF über eine ausgezeichnete Expertise.
Wir erarbeiten eine Lösung für Ihre Aufgabe auf dem Gebiet der Mikromontage von Optikkomponenten vom Prototyp bis zur Serienfertigung.
Für die vorrichtungsunterstützte oder automatisierte Montage ist die Entwicklung von Handhabungstechnologien, die sich neben dem präzisen Greifen und Positionieren kleiner und oft auch empfindlicher Komponenten auch für den Einsatz in Produktionsumgebungen bei gleichbleibend hoher Qualität der montierten Systeme eignen, eine wesentliche Voraussetzung.
Zu unserem Leistungsangebot gehören u.a.

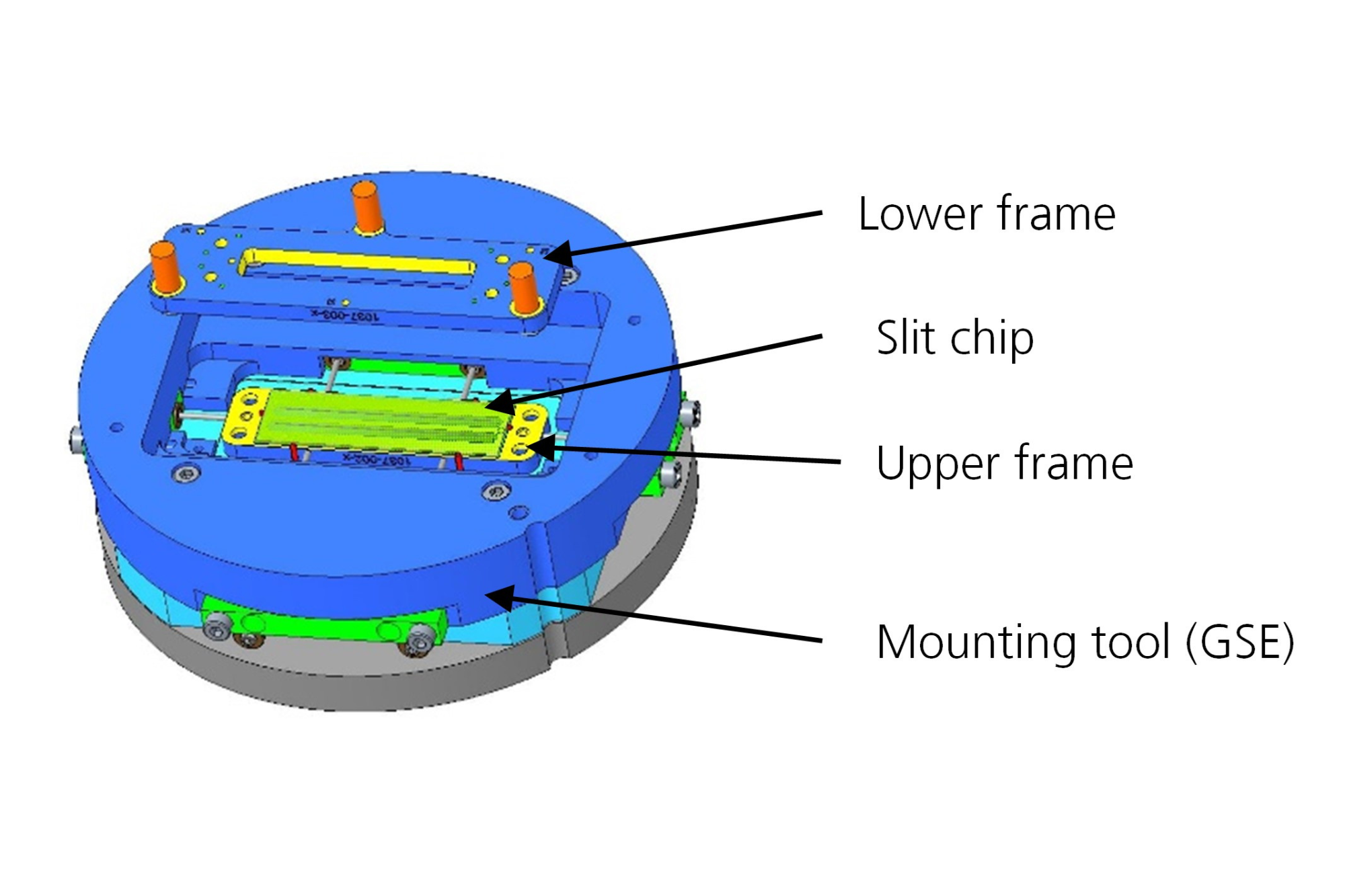

Die kleinen und zudem extrem empfindlichen Oberflächen der zu handhabenden Bauteile erfordern eine spezifische Entwicklung und Anpassung von Handhabungseinrichtungen zum exakten Greifen und Positionieren, besonders für Bauteile komplexer Form und aus unterschiedlichen Materialien.
Unser Angebot:
Greifer für die Montage von mikrooptischen Systemen

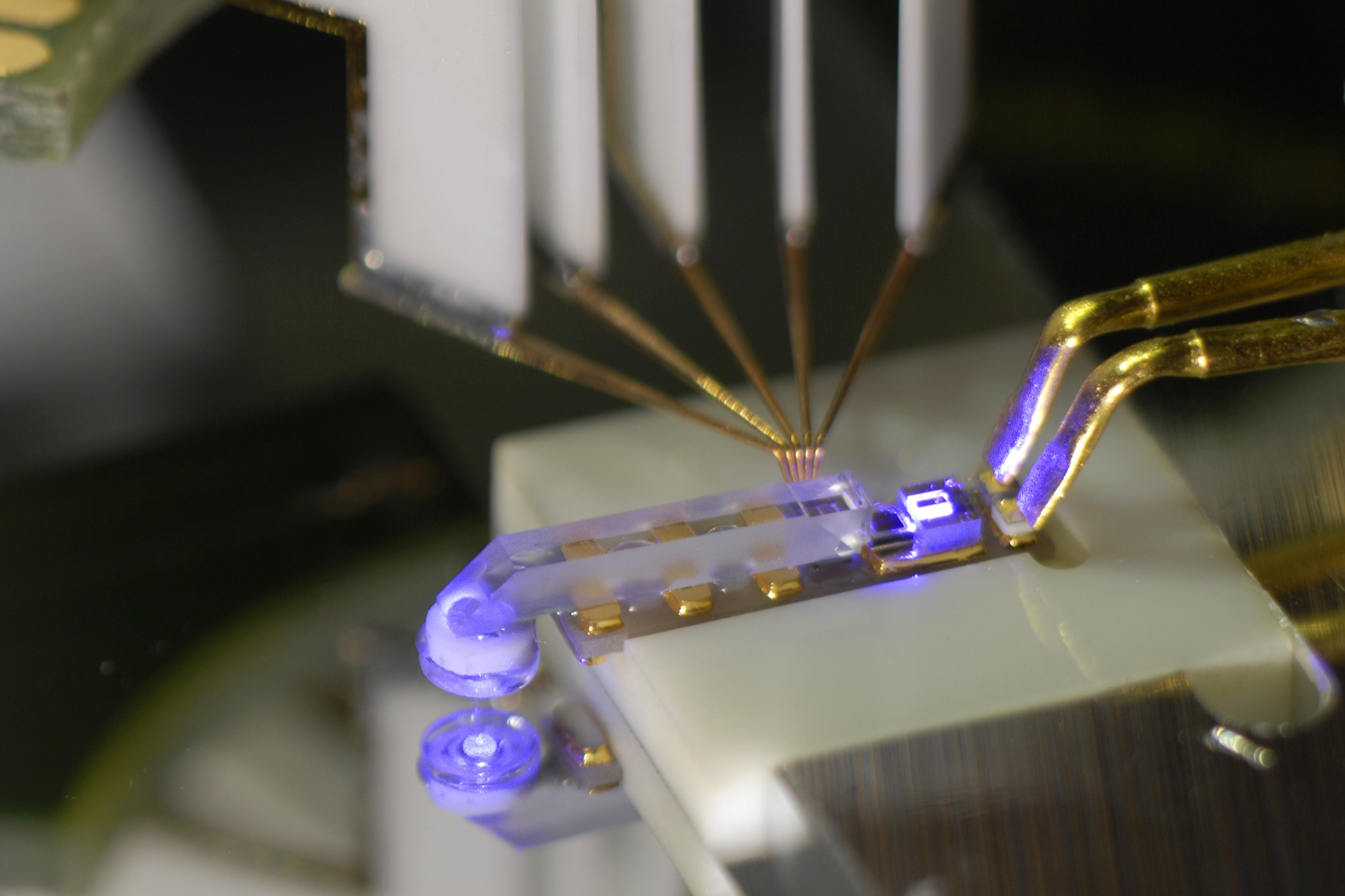

Mikrosysteme und insbesondere mikrooptische Systeme erfordern oft die mikrometer- bzw. submikrometergenaue Positionierung in bis zu sechs Freiheitsgraden von Bauteilen in einer Baugruppe.

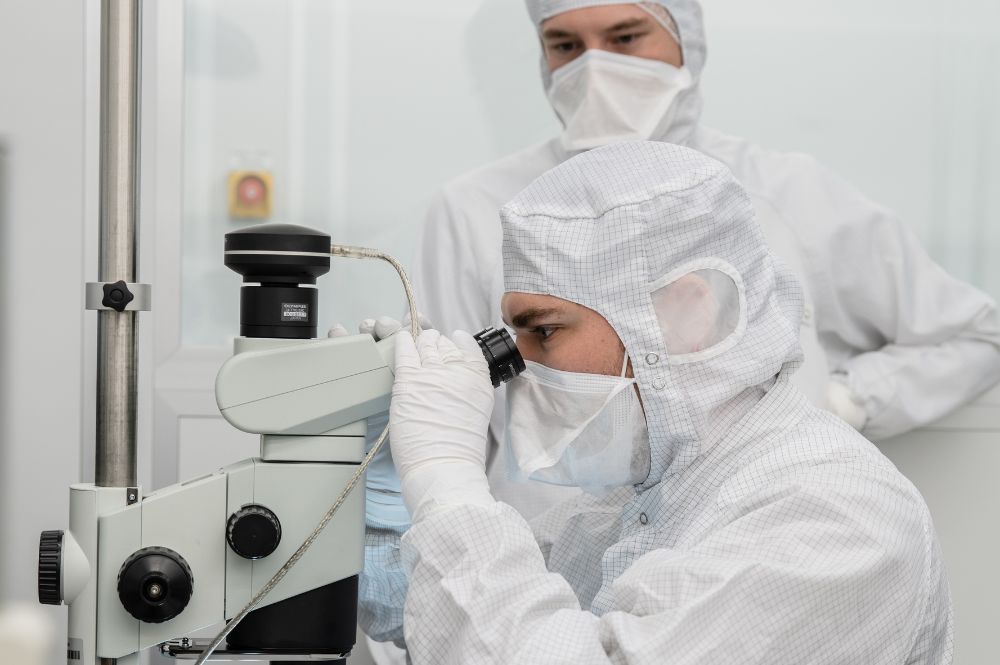

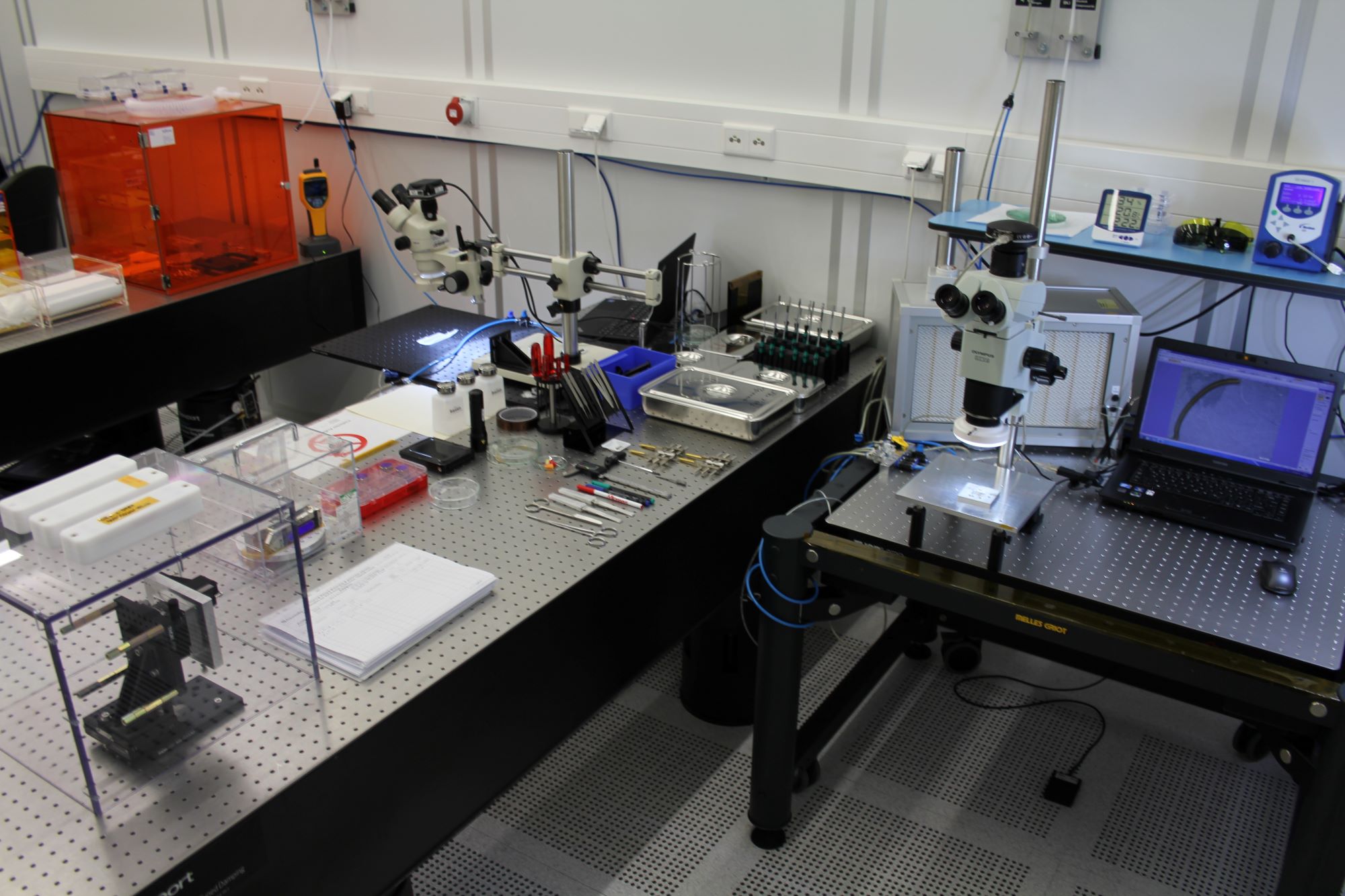

Die Analyse und Optimierung solcher Prozesse wird am Fraunhofer IOF mit Hilfe verschiedener Positioniersysteme durchgeführt, die einen Bewegungsbereich bis zu 400 mm x 200 mm bei einer bidirektionalen Wiederholgenauigkeit von 0.3 µm aufweisen.

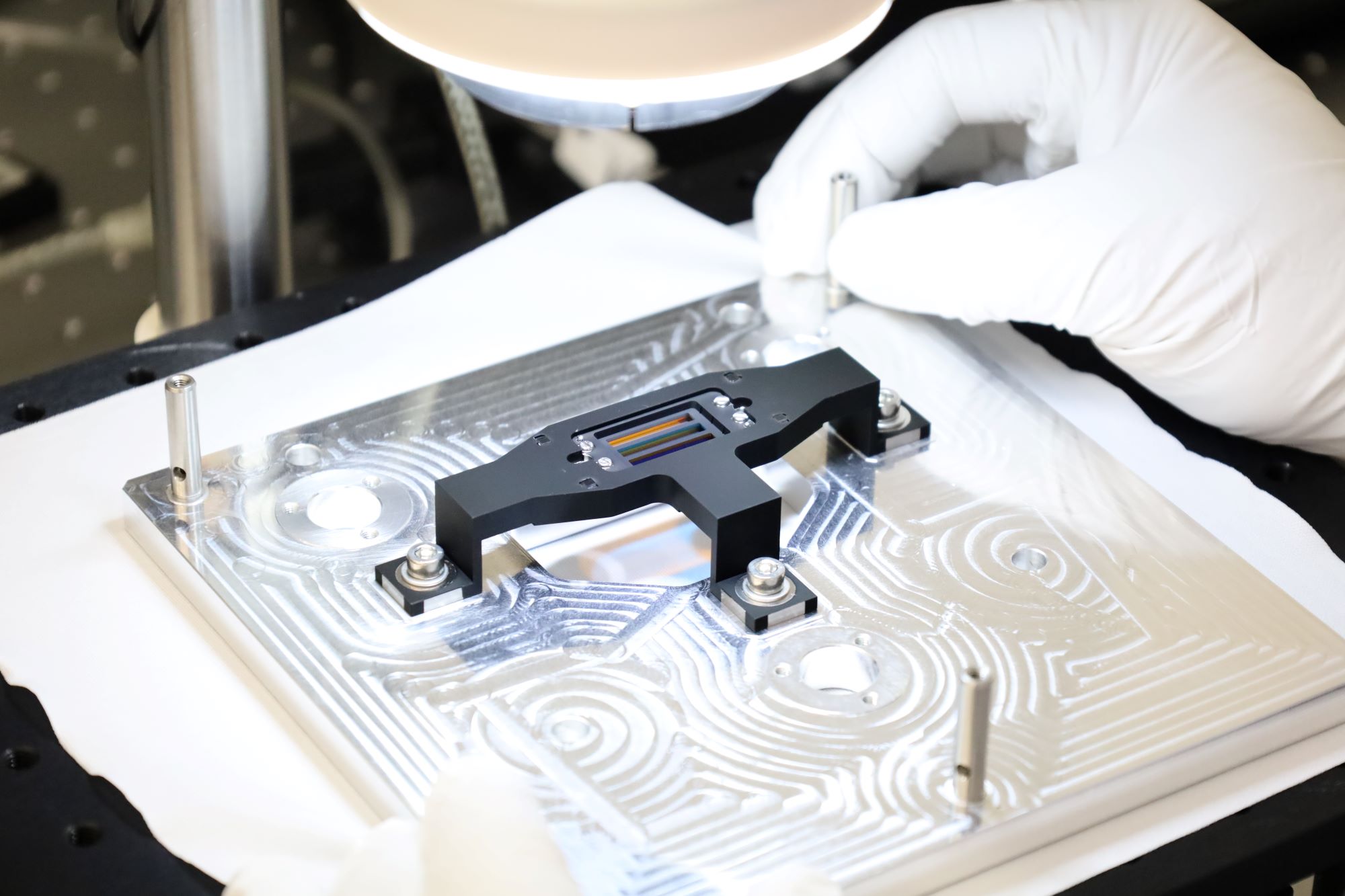

Wir können mit unserer Expertise im Bereich Mikromontage viele unterschiedliche Anwendungsfeldern abdecken. Dazu zählen u.a. optische Komponenten für Erdbeobachtungssysteme in der Luft- und Raumfahrt, Anwendungen in der Medizintechnik und vieles mehr.
Beispiele:
Wir kümmern uns nicht nur um das Design und die Montage von mikrooptischen und mechanischen Komponenten und Systemen sowie deren Positionierung und Fixierung mit einer Genauigkeit bis zum Submikrometerbereich. Wir entwickeln darüber hinaus geeignete Montage- und Justagevorrichtungen, kümmern uns um CE-Kennzeichnung und Konformitätserklärung und stellen in Raumfahrtprojekten die hohen Anforderungen der Product Assurance sicher.

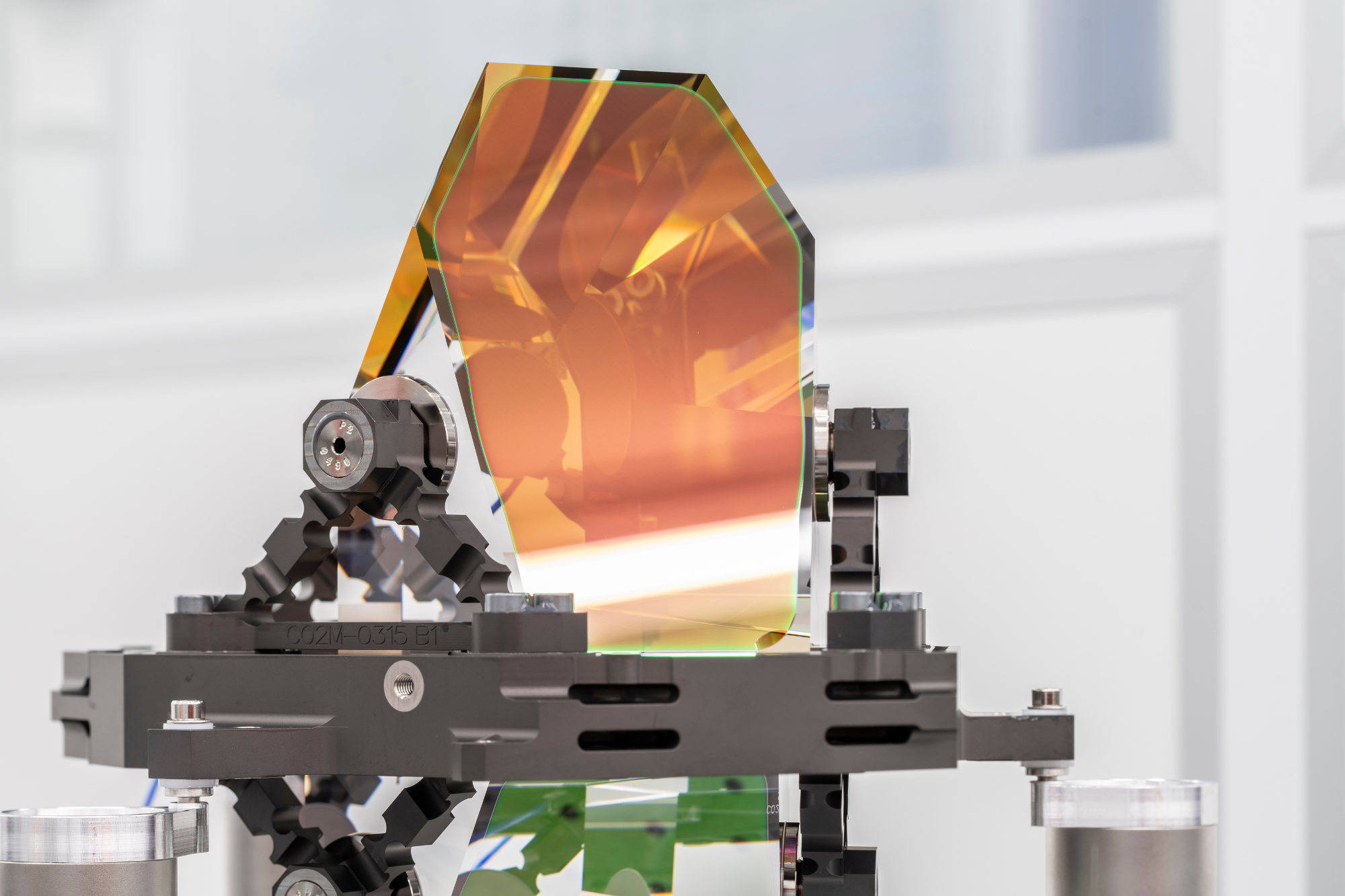

![Integration und hochgenaue Justage einer Prismenbaugruppe (PG+P) für die "Copernicus Anthropogenic Carbon Dioxide Monitoring Mission" (kurz CO2M Mission) der ESA](/de/kompetenzen/opto-mechatronik/mikromontage/jcr:content/contentPar/sectioncomponent_116_686857445/sectionParsys/textwithasset/imageComponent/image.img.4col.large.png/1723796434384/Integration-und-hochgenaue-Justage-einer-Prismenbaugruppe1.png "Integration und hochgenaue Justage einer Prismenbaugruppe (PG+P) für die "Copernicus Anthropogenic Carbon Dioxide Monitoring Mission" (kurz CO2M Mission) der ESA")
Wir arbeiten mit Montageequipment wie Greifern, Manipulatoren, Kameras, Dosiergeräten und Fügewerkzeugen. Roboter und Hexapoden unterstützen zusätzlich die präzise Positionierung von Bauteilen.
Die Forschungsstärke unserer Expertinnen und Experten zeigt sich u. a. in den Beiträgen des Fraunhofer IOF Jahresberichts. In diesem werden jährlich ausgewählte Forschungsergebnisse aus dem vorherigen Jahr (Archiv Jahresberichte) veröffentlicht. Hier finden Sie die Beiträge zu den Entwicklungen rund um das Thema Mikromontage aus den vergangenen Jahren:
