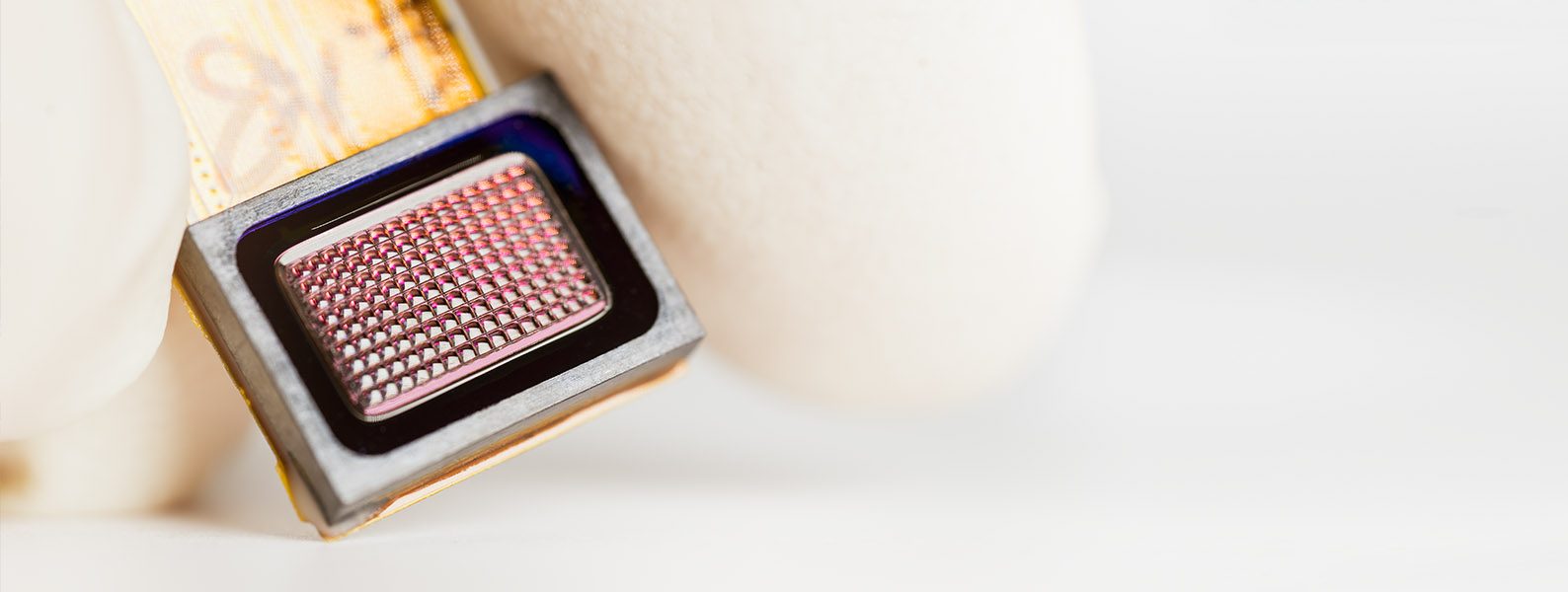

Insekteninspirierte Mikrooptik für ultra-dünnen bildgebenden Sensor

Technisches Konzept

  • Mikrolinsenarray auf der Vorderseite eines dünnen Substrats mit der entsprechenden Dicke für die Brennweite der Mikrolinsen
  • Integriert auf optoelektronischem Bildsensor (CCD, CMOS) mit gegenüber den Mikrolinsen verschiedener Pitch
  • Pitch-Differenz erlaubt die unterschiedlichen Blickrichtungen für jeden Kanal
  • Kanalweise angepasste Mikrolinsen zur Aberrationskorrektur
  • Optische Isolierung zwischen den Kanälen zur Unterdrückung von optischemÜbersprechen



Exemplarische Parameter

  • Optische Systemlänge: 300 μm
  • 150 x 100 Kanäle / Pixel
  • Kanalgröße 50 μm
  • F/# = 2 bis 4
  • Gesichtsfeld 80° x 65°
  • Pixelgröße 3 μm



Technologie im Wafermaßstab

  • Erzeugung der Mikrolinsenmaster durch Aufschmelzen von Photolack oder mittels Laserlithographie
  • Strukturierung der Blendenarrays auf dünnem Glassubstrat (Lithographie)
  • UV-Replikation der Linsenarrays in organisch-anorganischem Hybridpolymer
  • Aussägen
  • Montage auf CMOS-Bildsensor



Unser Angebot

  • Optisches Design, Prototypenherstellung und Charakterisierung mikrooptischer Abbildungsoptiken für kundenspezifische Anwendungen
  • Abbildungslösungen für engste Bauräume



Typische Anwendungen

  • Machine Vision, Sensorik
  • Sicherheit und Überwachung
  • Medizintechnik
